Evaluation n°5 : Ondes et signaux

Mot de passe : TSTI2D

Grandeurs	Résultats

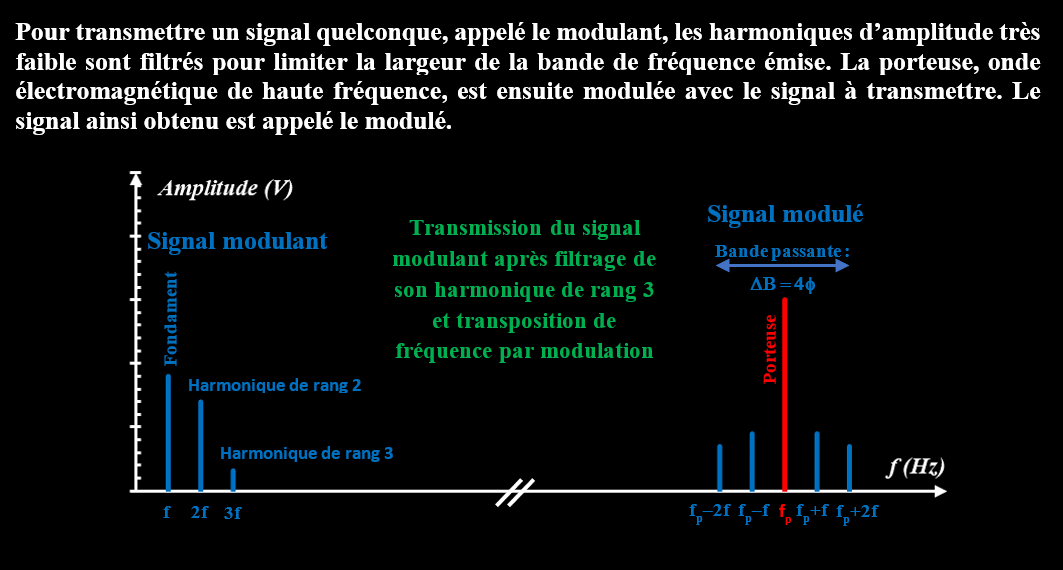

A0 (en V)Amplitude de la composante continue du signal modulant
f (en kHz)Fréquence du fondamental du signal modulant
A3 (en V)Amplitude de l'harmonique de rang 3 du signal modulant
fp (en kHz)Fréquence de la porteuse
ΔB (en kHz)Bande passante minimale qui est appliquée au signal modulé
ΔB (en kHz)Bande passante minimale à appliquer au signal modulé pour exclure les harmoniques de rang

Grandeurs	Résultats
T (en ms)Période du son émis par le moteur
f (en Hz)Fréquence du son émis par le moteur
f3 (en kHz)Fréquence de l'harmonique de rang 3
A2 (en V)Amplitude de l'harmonique de rang 2
n (en tr/s)Fréquence de rotation du moteur
CylindresNombre de cylindres du moteur

Grandeurs	Résultats

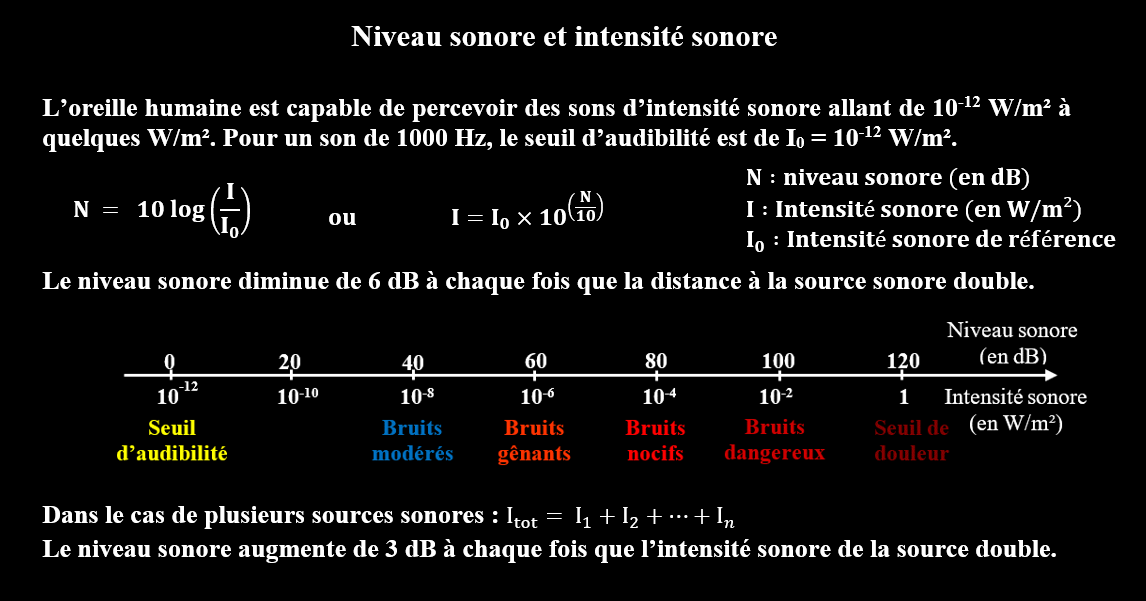

Ii (en W/m2)Intensité sonore au niveau du mur		Notation scientifique
It (en W/m2)Intensité sonore de l'autre côté du mur		Notation scientifique
N (en dB)Niveau sonore de l'autre côté du mur
NuisanceLe voisint est-il gêné par le son ?

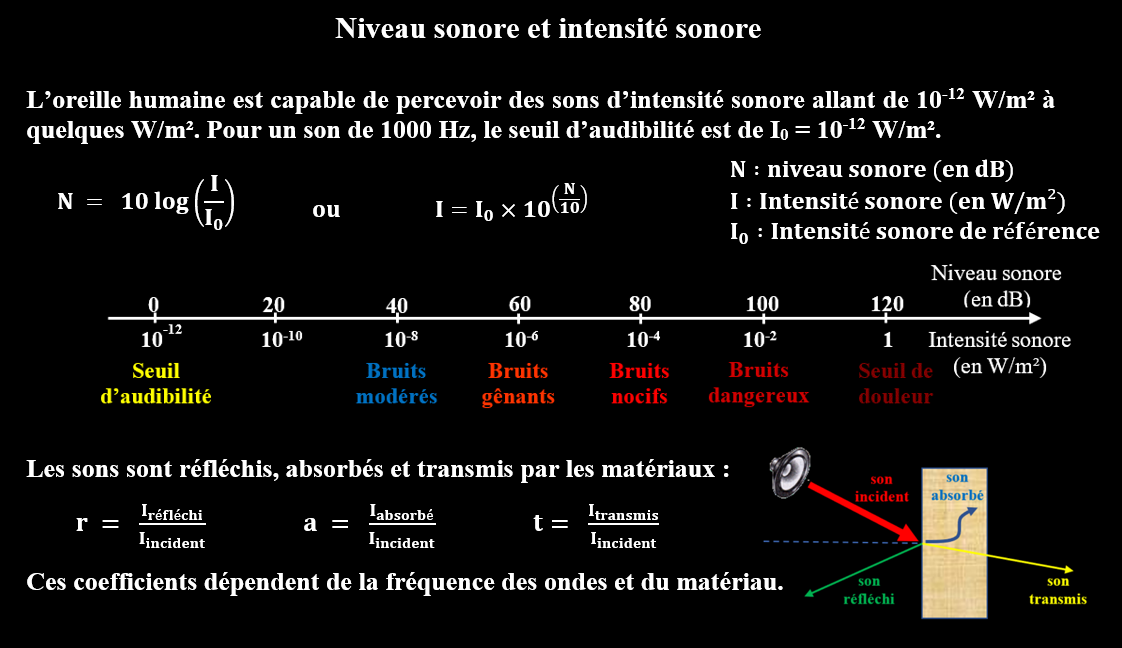

R (en dB)Indice d’affaiblissement acoustique du mur

Grandeurs	Résultats
I1 (en W/m2)Intensité sonore de la 1ère machine		Notation scientifique
I2 (en W/m2)Intensité sonore de la 2ème machine		Notation scientifique
Ntot (en dB)Niveau sonore total des deux machines
NuisanceLe bruit est-il gênant ?

Grandeurs	Résultats

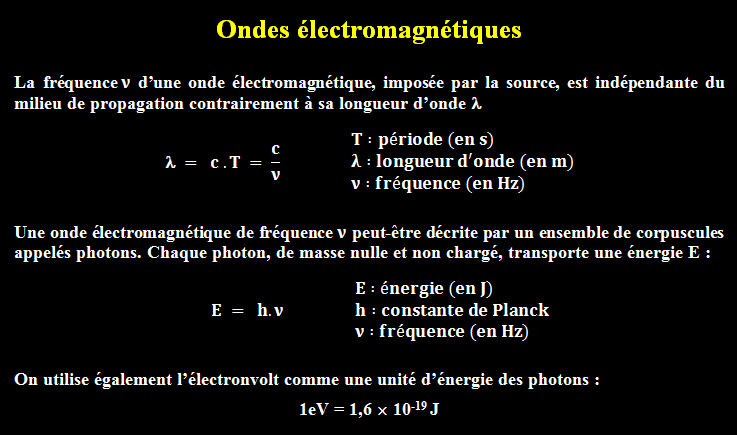

T (en ns)Période de l'onde électromagnétique
E (en J)Energie transportée par l'onde électromagnétique		Notation scientifique
λ (en m)Longueur d'onde de l'onde électromagnétique

Grandeurs	Résultats

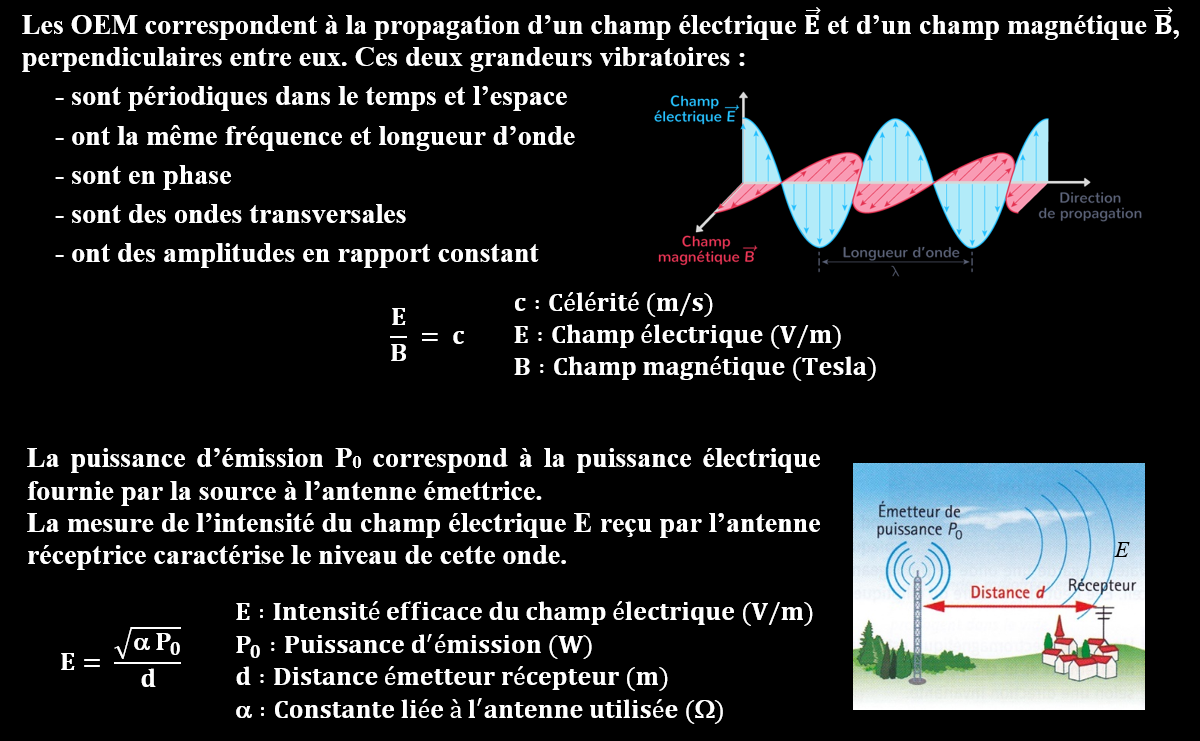

dmax (en m)Portée maximale d'utilisation de la commande
B (en T)Intensité du champ magnétique correspondant à ce seuil de réception		Notation scientifique
E (en V/m)Intensité du champ électrique au niveau du véhicule correspondant à une portée de m
P0 (en W)Puissance de la commande pour une portée minimale de m
